CPU 1518HF-4 PN是西門子全新推出的安全型冗余PLC解決方案，既能保證生產安全性要求，又能實現系統冗余功能。該PLC可以滿足對高可用性，程序容量和處理速度有更高需求的應用領域，并同時滿足對功能安全有要求的應用領域，功能安全等級可達SIL 3。
CPU 1518HF-4 PN可以用于安全和標準應用，主要技術參數如下：
用于通信的三個以太網接口和兩個用于光纖同步模塊的接口：
● X1（2 個端口）：PROFINET IO，用于構建環形冗余網絡
● X2（1 個端口）：Profinet 基礎服務，100MBit/s
● X3（1 個端口）：Profinet 基礎服務，1 Gbit/s
● X4，X5：光纖同步模塊插槽
大幅度提升的內存容量，包括9 MB 程序內存，60 MB 數據內存。

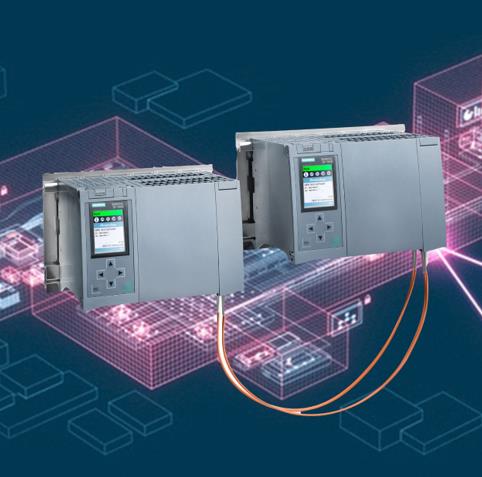

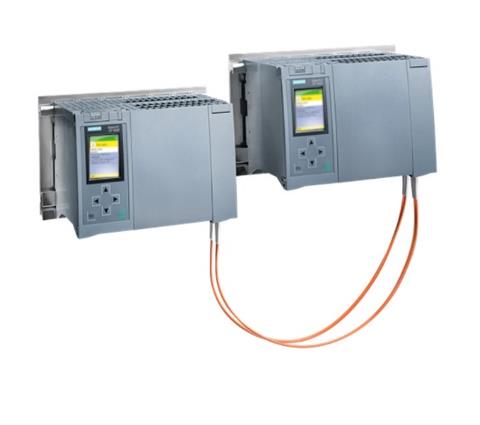

冗余系統中兩個相同的 CPU 使用兩根全雙工光纖電纜進行數據同步：CPU 通過直插式同步模塊直接互連。 如果一個 CPU 發生故障，則另一個 CPU 將繼續過程控制。 具有 S2 系統冗余的 IO 設備可以在主 CPU 與備用 CPU 切換期間實現系統的不間斷運行。 如果 CPU 的角色發生變更，則新的主 CPU 將接管 PROFINET IO 通信。
集成的故障安全功能可處理標準和安全程序， 從而允許在標準用戶程序中評估故障安全數據。 得益于這種功能集成，SIMATIC 的系統優勢和全面功能也適用于故障安全應用。 F-CPU 經過認證，可達到以下安全等級：
●符合 IEC 61508 的安全完整性等級 SIL3
●符合 ISO 13849-1:2006 或 EN ISO 13849-1 的性能等級 (PL) e 和類別 4
為了確保 IT 信息安全，還可為 F 組態和 F 程序 額外設置密碼保護。
集成系統診斷，系統自動生成系統診斷消息，并通過 PG/PC、 HMI 設備或集成的顯示屏進行輸出。即使 CPU 處于操作狀態 STOP 時，也會報告系統診斷信息
集成跟蹤功能，跟蹤功能適用于排除用戶程序中的錯誤和/或優化。 使用跟蹤和邏輯分析器功能，可記錄設備變量并對記錄進行評估。如，CPU 中驅動參數變量、系統變量和用戶變量。 跟蹤和邏輯分析器功能尤其適用于高動態過程的操作監視。
冗余自動化系統旨在通過并行運行兩個系統降低生產停機的可能性，故障安全自動化系統旨在通過安全關斷將系統切換到安全狀態，以保護生命安全、環境和資產，全新發布的CPU 1518HF-4 PN可以同時滿足上述兩種需求。
SIMATIC S7-1500 R/H能夠極大降低生產故障機率。例如，在生產、能 源、供水系統、環境監控系統、機場助 航照明、編組站系統等領域，能夠有效 避免控制器故障引起的停機；在行李處 理、高架倉庫、跟蹤和追溯等領域，能夠避免因工廠故障造成數據丟失而導致的高昂重啟成本；在污水處理廠、隧 道、船閘、樓宇系統等領域，即使沒有監督和維修人員也能保障正常運行。
